多路輸出電源的設計
為了消滅機架后面雜亂的電源適配器和拖線,多路輸出電源適配器應盡可能設計得結構簡單、緊湊,高效、穩定,擬定采用多個開關電源適配器模塊。
電壓的分級
網絡設備的電源適配器共有10種,為了減少模塊的種類,以便今后維護,必須對網絡設備供電電壓進行分析并分級,具體做法如下:①對于采用開關電源適配器的網絡設備,直接選用相應輸出電壓的開關電源適配器模塊供電;②對于采用整流電源和穩壓電源適配器的網絡設備,均可采用穩壓電源供電,為了減輕網絡設備內部穩壓電路的負荷,在保證大于穩壓電路最小工作壓差的前提下,盡可能地采用較低的電壓;③結合穩壓電源適配器的輸出電壓范圍,并比對標準開關電源模塊的電壓系列,列出的多路輸出電源的5級電壓,即5V、8.5V、15V、24V、48V。
輸出路數的確定

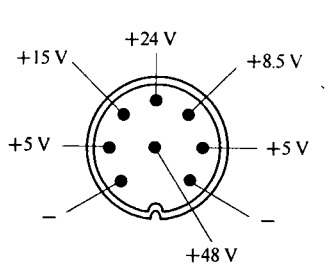

由于電源適配器及網絡設備都分層放置在機架上,多路輸出電源適配器也采用標準機箱制作。根據機架的高度,確定多路輸出電源適配器的輸出路數為15路,每路均可同時輸出5級電壓。為了使輸出接線簡潔、整齊,多路輸出電源采用8芯航空插頭插座(見圖2),其中:2芯作電源負極;由于5V用電設備較多,且電流較大,2芯作5V正極;另4芯分別作為8.5V、15V、24V、48V的正極。
模塊的選型
多路輸出電源的核心部件是開關電源模塊,其性能的優劣決定了多路輸出電源的穩定性、可靠性。經過市場調研,并向制造廠家技術人員咨詢,開關電源模塊的選型最好遵循以下原則:
①產品由國內專業開關電源廠家生產;
②產品通過國際質量、安全認證;
③產品的機型尺寸執行國家標準,以便其損壞時可采購到不同廠家生產的同類型產品。
根據網絡設備電源適配器的輸出電壓的分級,選定了5V、8.5V、15V、24V、48V標準開關電源模塊。各開關電源模塊的性能參數見表3。
表 3 多路輸出電源適配器開關電源模塊的參數
| 性能參數名稱 | 5V、20A | 8.5V、12A | 15V、10A | 24V、3A | 48V、2A |
| 型號 | GZT-H100S5 | GZT-H100S8.5 | GST-H150S15 | GSM-H75S24 | GZT-H100S48 |
| 網絡設備數量/臺 | 13 | 5 | 5 | 2 | 1 |
| 單臺最大電流/A | 1.26 | 0.86 | 0.67 | 0.16 | 0.11 |
| 額定輸入電壓/V | 170～264 | 170～264 | 170～264 | 170～264 | 170～264 |
| 額定輸入頻率/Hz | 47～63 | 47～63 | 47～63 | 47～63 | 47～63 |
| 額定輸出電壓/V | 5V, ±10%可調整 | 8.5V, ±10%可調整 | 15V, ±10%可調整 | 8.5V, ±10%可調整 | 48V, ±10%可調整 |
| 輸出波紋電壓/mV | ≤50 | ≤80 | ≤ 100 | ≤180 | ≤ 180 |
| 保護功能(自動關機 ) | 過載 15%, 過壓 15% | 過載 15%,過壓 15% | 過載 15%, 過壓 15% | 過載 15%,過壓 15% | 過載 15%, 過壓 15% |
| 溫度系數/℃- 1 | ±0.02% | ±0.02% | ±0.02% | ±0.02% | ±0.02% |
| 對地絕緣強度/V min- 1 | 交流 1 500 | 交流 1 500 | 交流 1 500 | 交流 1 500 | 交流 1 500 |
| 對地絕緣電阻 M/ Ψ | 50, 直流 500V | 50, 直流 500V | 50, 直流 500V | 50, 直流 500V | 50, 直流 500V |
| 工作溫度/℃ | 0～45 | 0～45 | 0～45 | 0～45 | 0～45 |
| 相對濕度 (無結露 )/1 | 20%～90% | 20%～90% | 20%～90% | 20%～90% | 20%～90% |
| 冷卻形式 | 自然冷卻 | 自然冷卻 | 自然冷卻 | 自然冷卻 | 自然冷卻 |
| 外形尺寸/mm | 199 ×98 ×40 | 199 ×98 ×40 | 199 ×98 ×40 | 160 ×98 ×40 | 199 ×98 ×40 |
| 質量/g | 600 | 600 | 680 | 430 | 600 |
